SMC MY1HT50TNG-2000H
MY1HT50TNG-2000H PART NUMBER

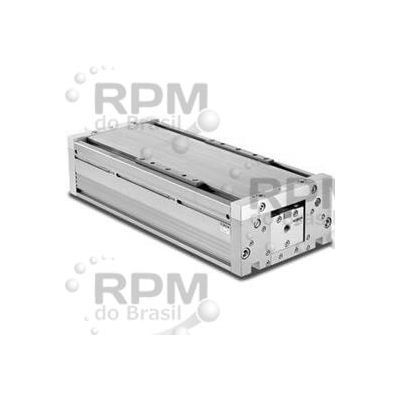

Cilindro pneumático sem haste com articulação mecânica MY1HT - dupla ação, furo de 50 mm, curso de 2000 mm, tipo guia linear
QNT COTARSMC - SMC MY1HT50TNG-2000H
Diâmetros de furo 50, 63 mm
Comprimentos de curso: 200, 400, 600, 800, 1000, 1500, 2000, 3000, 4000, 5000
milímetros
Pressão mínima de operação: 0,10 MPa (15 psi)
Velocidade: 100~1000 mm/seg
Opção de curso longo: até 5000 mm (XB11)
Comutação automática
ESPECIFICAÇÕES
| Furo Diâmetro | 50 mm |
|---|---|
| Montagem Orientação | Vertical, Horizontal, Teto, Parede |
| Curso Comprimento | 2000 mm |
| Operando Temperatura Intervalo | 41 para 140°F |
| Série | MY1HT |
| No Geral Altura | 145 mm |
| Cilindro Estilo | Mecanicamente Articulado |
| No Geral Largura | 254 mm |
| Guia Tipo | Linear Guia |
| No Geral Comprimento | 2414 mm |
| Almofada Tipo | 2 PC (s) choque, m.; Absorvedor |
| Operando Pressão Intervalo | 14 para 116 psi |
| Êmbolo Ação | Dupla Ação |
| Mínimo Operando Pressão | 14 psi |
| Porta Rosca Norma | BSPT |
| Máximo Operando Pressão | 116 psi |
| Porta Tamanho | 3/8 em |
| Comprovativo Pressão | 174 psi |
| Porta Gênero | Feminino |
| Curso Ajustador Tipo | H = (Esquerda: Alto (s) carga, f. (s) choque, m.; Absorventes + Reajuste Parafusos), (Direita: Alto (s) carga, f. (s) choque, m.; Absorventes + Reajuste Parafusos) |
| Fabricante Produto Fls. | http://www.smcetech.com/CC_host/pages/custom/templates/smc_v2/prodtree_product_2.cfm?cc_nvl=((searchPart,MY1HT50TNG-2000H),(CC,smc,ACT_US,2168)) |
| Montagem Tipo | Básico |
