SMC CLALN63-457-E-X1US
SMC
SMC CLALN63-457-E-X1US
CLALN63-457-E-X1US PART NUMBER

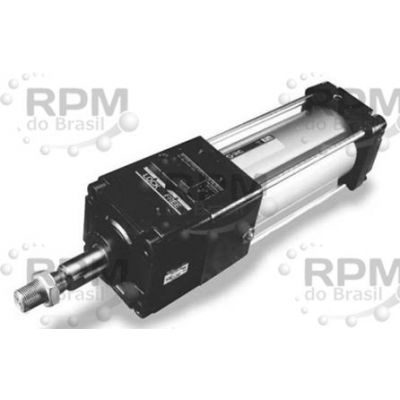

Cilindro de ar CLA Tie Rod - Furo de 63 mm, Curso de 457 mm, Haste de 20 mm, Rosca macho 3/4-16, Haste única, Pé (ângulos de extremidade), Montagem MS1, Amortecendo ambas as extremidades, Portas de 3/8 NPT
QNT COTARSMC - SMC CLALN63-457-E-X1US
Alta Precisão de Parada Intermediária
3 Tipos de Mecanismos de Bloqueio
Bloqueia a direção estendida ou retraída
5 tamanhos de furo disponíveis
Comutação Automática
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Haste Rosca Norma | UNF |
| Haste Tipo | Single Haste |
| Máximo Operando Pressão | 145 psi |
| Furo Diâmetro | 63 mm |
| Mínimo Operando Pressão | 12 psi |
| Curso Comprimento | 457 mm |
| Comprovativo Pressão | 218 psi |
| Montagem Tipo | Pé (Fim Ângulos), MS1 |
| Operando Pressão Intervalo | 12 para 145 psi |
| Haste Gênero | Masculino |
| No Geral Comprimento | 711 mm |
| Haste - Rosca Tamanho | 3/4-16 Masculino Rosca |
| No Geral Largura | 99 mm |
| Porta Tamanho | 3/8 NPT |
| No Geral Altura | 99 mm |
| Almofada Tipo | Almofada Ambas Fim |
| Lubrificante Estilo | Não lubrificante |
| Série | CLA |
| Selo Kit | CLAN63-PS |
| Opções Incluso | X1US - Standard Imperial Bombordo e Haste Roscas |
| Haste Manilha | NY-325 |
| Trava Tipo | Mola Lock-Up (Exaustão Bloqueio) |
| Haste Olho | NI-325 |
| Travamento Posição | Ambas Direções |
| Flange Montagem - Mf1/Mf2 | CA1-F06 |
| Operando Temperatura Intervalo | 14 para 158°F |
| Manilha Montagem (Destacável) - Mp2 | CA1-D06 |
| Porta Gênero | Feminino |
| Olho Montagem - Mp4 (Simples) | CA1-C06 |
| Porta Rosca Norma | NPT |
| Pé Montagens - Ms1 | CA1-L06 |
| Êmbolo Ação | Dupla Ação |
| Especial Aplicações | Não lubrificante Tipo |
| Haste Tamanho | 20 mm |
