MARATHON ELECTRIC U775-P
MARATHON ELECTRIC
MARATHON ELECTRIC U775-P
U775-P PART NUMBER

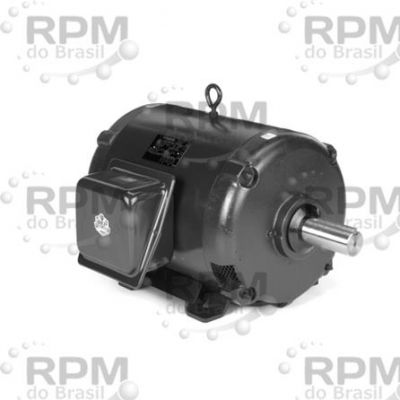

Motor de uso geral 324TTDR16050 - 3 ph, 40 hp, 1800 rpm, 208-230/460 V, 324T, gabinete DP (à prova de gotejamento), 60 Hz, base rígida, 1775 rpm base RPM
QNT COTARMARATHON ELECTRIC - MARATHON ELECTRIC U775-P
Atende ou excede a eficiência NEMA Premium®. O modelo está em conformidade com EISA2007
Os motores são adequados para 10:1 VT em todos os tamanhos de carcaça e 10:1 CT até carcaça de 365T (exceto onde indicado)
Termostatos normalmente fechados, conforme observado
Isolamento Classe F
Placa de identificação 60/50 hertz
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Eixo Rotação | Reversível |
| Motor Cavalo-Vapor | 40,0 , 40 hp |
| Eixo Tipo | T |
| Síncrono Rpm | 1800 rpm |
| Motor Comprimento Menos Eixo | 14,5 em |
| Motor Abastecer Tensão | 208-230/460 V |
| No Geral Comprimento (C-Dimension) | 28.31 em |
| Armação Tamanho | 324T |
| Ambiente Temperatura Intervalo | 40 °C |
| Invólucro Tipo | DP (Gotejamento Comprovante) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Nema Design Classe | B |
| Base Rpm | 1775 rpm |
| Serviço Fator | 1,15 |
| Montagem/Caixa Montagem | F1/F2 Capaz |
| Armação Material | Laminado Aço |
| Dever / Condição Tipo | Contínuo Jornada |
| Isolamento Classe | F |
| Térmica Proteção | Nenhum (a) |
| Ip Classificação | 22 |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Normas Atendido | CE,UL Reconhecido,CSA |
| Completo Carga Eficiência | 0.941 |
| Unidade Fim Rolamento Tamanho | 6312 |
| Kva Código | G |
| Oposto Unidade Fim Rolamento Tamanho | 6311 |
| Kw | 30 kW |
| Fabricante Upc Número | 722856013477 |
| Motor Orientação | Horizontal |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=324TTDR16050 |
| Motor Postes | 4-pole |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=A-EE7308&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=324TTDR16050 |
| Iniciando Método | Linha @ item: inlist Ou Inversor |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=A-SS301452-1450&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=324TTDR16050 |
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Eixo Diâmetro | 2.13. em |
