MARATONA ELÉTRICA R507
MARATHON ELECTRIC
MARATONA ELÉTRICA R507
R507 PART NUMBER

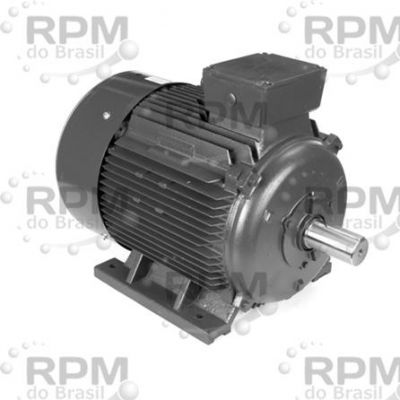

Motores de carcaça 280STFC6526 IEC - 3 ph, 75,0 kW, 1800 rpm, 230/460 V, carcaça 280S, gabinete TEFC (resfriado por ventilador totalmente fechado), 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA R507
Atende às eficiências IE3 European e NEMA Premium®
Estrutura de alumínio (estrutura 63-90) ou ferro fundido (estrutura 100-315)
Placa de identificação 60/50 hertz no mesmo HP, acima de 90 quadros é 60/50 Hz no próximo HP inferior
Isolamento MAX GUARD® Classe F, elevação Classe B @ KW nominal
Gabinete à prova de intempéries IP55, base giratória/removível (estrutura 63-90)
Wye Start-Delta Run em 160 Frames e maiores
10:1 Torque Variável, Faixa de velocidade de Torque Constante conforme observado
Caixa de terminais com gaxeta montada na parte superior/superdimensionada
Atende IEEE45, IEC60092 & USCG CFR46 Marine Duty (63-90 frame “Abaixo do Convés”)
1,15 Fator de serviço em onda senoidal de 60 Hz, 1,0 SF ou VFD, Projeto IEC “N” com torques NEMA “B”
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Kw | 75 kW |
| Eixo Tipo | IEC |
| Síncrono Rpm | 1800 rpm |
| Eixo Diâmetro | 2,56 em |
| Motor Abastecer Tensão | 230/460 V |
| Eixo Rotação | Reversível |
| Armação Tamanho | 280S |
| No Geral Comprimento (C-Dimension) | 38.38 em |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Unidade Fim Rolamento Tamanho | 6317 |
| Dever / Condição Tipo | Contínuo Jornada |
| Oposto Unidade Fim Rolamento Tamanho | 6314 |
| Montagem/Caixa Montagem | F3 |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Nema Design Classe | B |
| Base Rpm | 1785 rpm |
| Serviço Fator | 1,15 |
| Iniciando Método | Wye Iniciar Delta Correr Ou Inversor |
| Armação Material | Elenco Ferro |
| Ambiente Temperatura Intervalo | 40 °C |
| Isolamento Classe | F |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Ip Classificação | 55 |
| Kva Código | G |
| Normas Atendido | CE,UL Reconhecido,CSA |
| Térmica Proteção | Nenhum (a) |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=280STFC6526 |
| Motor Postes | 4-pole |
| Fabricante Upc Número | 722856027009 |
| Completo Carga Eficiência | 0.954 |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=SS622382&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=280STFC6526 |
| Motor Orientação | Horizontal |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=00417203ME&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=280STFC6526 |
