MARATONA ELÉTRICA R503
MARATHON ELECTRIC
MARATONA ELÉTRICA R503
R503 PART NUMBER

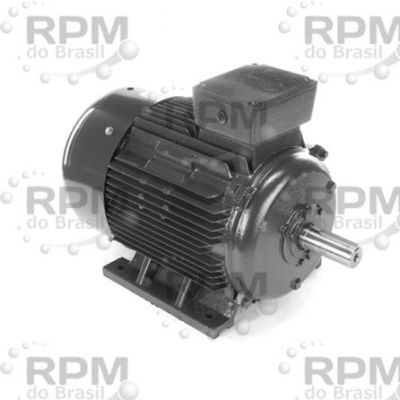

250MTFC6501 IEC Moldura Motores - 3 ph, 56,0 kW, 3600 rPM, 230/460 V, 250M Quadro, TEFC (Totalmente Anexos Ventilador Resfriado) Enclosure, 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA R503
Atende às eficiências IE3 European e NEMA Premium®
Estrutura de alumínio (63-90 quadros) ou ferro fundido (100-315 quadros)
Placa de identificação 60/50 hertz no mesmo HP, acima de 90 quadro é 60/50 Hz no próximo HP inferior
Isolamento MAX GUARD® Classe F, subida Classe B @ KW nominal
IP55 invólucro à prova de intempéries, base rotativa/removível (63-90 quadro)
Yye Start-Delta Executar em 160 Quadro e maior
10:1 Torque Variável, Faixa de velocidade de Torque Constante conforme observado
Caixa de terminais com gaxetas de tamanho grande/montada no topo
Atende a IEEE45, IEC60092 e USCG CFR46 Marine Duty (63-90 quadro "Abaixo do Convés")
1.15 Fator de serviço em onda senoidal de 60 Hz, 1,0 SF ou VFD, Projeto IEC “N” com Torques NEMA “B”
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Kw | 56 kW |
| Eixo Tipo | IEC |
| Síncrono Rpm | 3600 rpm |
| Eixo Diâmetro | 2,56 em |
| Motor Abastecer Tensão | 230/460 V |
| Eixo Rotação | Reversível |
| Armação Tamanho | 250M |
| No Geral Comprimento (C-Dimension) | 36.45 em |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Unidade Fim Rolamento Tamanho | 6313 |
| Dever / Condição Tipo | Contínuo Jornada |
| Oposto Unidade Fim Rolamento Tamanho | 6313 |
| Montagem/Caixa Montagem | F3 |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Nema Design Classe | B |
| Base Rpm | 3570 rpm |
| Serviço Fator | 1,15 |
| Iniciando Método | Peça Wdg Iniciar & Wye Iniciar Delta Correr Ou Inversor |
| Armação Material | Elenco Ferro |
| Ambiente Temperatura Intervalo | 40 °C |
| Isolamento Classe | F |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Ip Classificação | 55 |
| Kva Código | G |
| Normas Atendido | CE,UL Reconhecido |
| Térmica Proteção | Nenhum (a) |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=250MTFC6501 |
| Motor Postes | 2-pole |
| Fabricante Upc Número | 722856026965 |
| Completo Carga Eficiência | 0.936 |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=SS622378&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=250MTFC6501 |
| Motor Orientação | Horizontal |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=00417203ME&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=250MTFC6501 |
