MARATONA ELÉTRICA C303B
MARATHON ELECTRIC
MARATONA ELÉTRICA C303B
C303B PART NUMBER

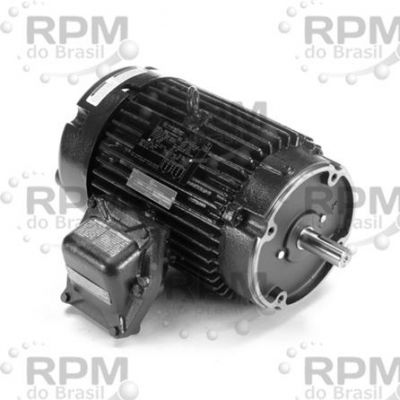

182TTGN16003 Explosão Comprovante / Perigoso Localização Motor - 3 ph, 3 hp, 3600 rPM, 208-230/460 V, 182TC Quadro, XPFC (Explosão Comprovante Ventilador Resfriado) Enclosure, 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA C303B
Estrutura Construção56 Frame-Rolled Steel.143-256TC-Ferro fundido "Blue Chip"
Proteção térmica:56 Frame-Auto Overload, 143-256TC-T-Stats
Classe/Grupo:56 Frame-Class I, Grupos C & D, 143-256TC-Class I, Grupo D
Código de temperatura:56 Frame-Class II, Grupos F & G, 143-256TC-Class II, Grupos F & G
Caixa de conduíte:56 Frame-T3B;143-256TC-T3B
Fator de serviço:56 quadros enviados soltos;143-256TC-instalado
ESPECIFICAÇÕES
| Motor Categoria | Disposições gerais Finalidade Motor |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Motor Fase | 3 ph |
| Kw | 2.2. kW |
| Motor Cavalo-Vapor | 3,00 , 3 hp |
| Eixo Tipo | T |
| Síncrono Rpm | 3600 rpm |
| Eixo Diâmetro | 1.13. em |
| Motor Abastecer Tensão | 208-230/460 V |
| Eixo Rotação | Reversível |
| Armação Tamanho | 182TC |
| Motor Comprimento Menos Eixo | 1 em |
| Invólucro Tipo | XPFC (Explosão Comprovante Ventilador Resfriado) |
| No Geral Comprimento (C-Dimension) | 18.62 em |
| Frequência Classificação | 60 Hz |
| Rolamento Tipo | Bola |
| Dever / Condição Tipo | Contínuo Jornada |
| Unidade Fim Rolamento Tamanho | 6207 |
| Montagem/Caixa Montagem | F1 Apenas |
| Oposto Unidade Fim Rolamento Tamanho | 6206 |
| Montagem Tipo | C-Face Flange |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Base Rpm | 3525 rpm |
| Nema Design Classe | B |
| Motor Orientação | Horizontal |
| Serviço Fator | 1,00 |
| Térmica Proteção | Nenhum (a) |
| Armação Material | Elenco Ferro |
| Completo Carga Circulante | 7,60 / 3,80 A) |
| Isolamento Classe | F |
| Completo Carga Eficiência | 0,875 |
| Ip Classificação | 54 |
| Ambiente Temperatura Intervalo | 40 °C |
| Peso | 165 lbs |
| Elétrica Tipo | Esquilo Gaiola Indução Correr |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=182TTGN16003 |
| Kva Código | K |
| Fabricante Upc Número | 722856050656 |
| Motor Postes | 2-pole |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=035694-1000&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=182TTGN16003 |
| Iniciando Método | Transversal O Linha @ item: inlist |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=EE7308T&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=182TTGN16003 |
