MARATONA ELÉTRICA C328B
MARATHON ELECTRIC
MARATONA ELÉTRICA C328B
C328B PART NUMBER

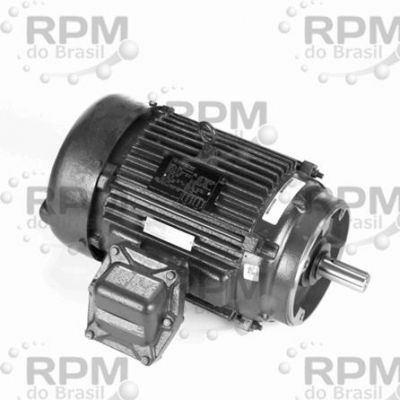

256TTGN16034 Motor à prova de explosão/local perigoso - 3 ph, 20 hp, 1800 rpm, 208-230/460 V, carcaça 256TC, gabinete XPFC (ventilador à prova de explosão), 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA C328B
Estrutura da Estrutura 56 Aço Laminado da Estrutura. 143-256TC-Ferro Fundido “Blue Chip”
Proteção Térmica: Sobrecarga Automática de 56 Frames, 143-256TC-T-Stats
Classe/Grupo: 56 Frame-Class I, Grupos C e D, 143-256TC-Class I, Grupo D
Código de temperatura: 56 Frame-T3B; 143-256TC-T3B
Caixa de Conduíte: 56 Enviado com Estrutura Solta; 143-256TC-Instalado
Fator de serviço: 56 Frame-1.0 (salvo indicação em contrário); 143-256TC-1.0 (salvo indicação em contrário)
ESPECIFICAÇÕES
| Motor Categoria | Disposições gerais Finalidade Motor |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Motor Fase | 3 ph |
| Kw | 14,9 kW |
| Motor Cavalo-Vapor | 20 , 20,0 hp |
| Eixo Tipo | T |
| Síncrono Rpm | 1800 rpm |
| Eixo Diâmetro | 1,63 em |
| Motor Abastecer Tensão | 208-230/460 V |
| Eixo Rotação | Reversível |
| Armação Tamanho | 256TC |
| Motor Comprimento Menos Eixo | 12.25 em |
| Invólucro Tipo | XPFC (Explosão Comprovante Ventilador Resfriado) |
| No Geral Comprimento (C-Dimension) | 25.77 em |
| Frequência Classificação | 60 Hz |
| Rolamento Tipo | Bola |
| Dever / Condição Tipo | Contínuo Jornada |
| Unidade Fim Rolamento Tamanho | 6309 |
| Montagem/Caixa Montagem | F1 Apenas |
| Oposto Unidade Fim Rolamento Tamanho | 6210 |
| Montagem Tipo | C-Face Flange |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Base Rpm | 1775 rpm |
| Nema Design Classe | B |
| Motor Orientação | Horizontal |
| Serviço Fator | 1,00 |
| Térmica Proteção | Nenhum (a) |
| Armação Material | Elenco Ferro |
| Completo Carga Circulante | 48,00 / 24.10 A) |
| Isolamento Classe | F |
| Completo Carga Eficiência | 0,93 |
| Ip Classificação | 54 |
| Ambiente Temperatura Intervalo | 40 °C |
| Peso | 441 lbs |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=256TTGN16034 |
| Kva Código | G |
| Fabricante Upc Número | 722856050786 |
| Motor Postes | 4-pole |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=B-SS207446-1225&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=256TTGN16034 |
| Iniciando Método | Linha @ item: inlist Ou Inversor |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=A-EE7308T&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=256TTGN16034 |
