MARATONA ELÉTRICA E188A
MARATHON ELECTRIC
MARATONA ELÉTRICA E188A
E188A PART NUMBER

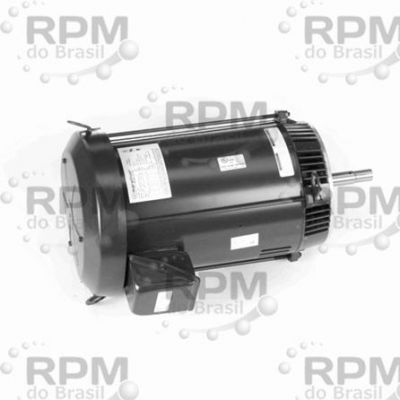

254TTDR16027 Motor de bomba de acoplamento fechado - 3 ph, 15 hp, 1800 rpm, 230/460 V, 254JMV Carcaça, Gabinete DP (à prova de gotejamento), 60 Hz, 1768 rpm RPM base
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA E188A
Dimensões do eixo da bomba NEMA JM
A estrutura JMV inclui tampa de gotejamento para montagem vertical sem base
O quadro JM tem base rígida, tampa anti-gotas não inclusa
Bloqueado mecanicamente na extremidade do eixo
Serviço contínuo
ESPECIFICAÇÕES
| Motor Categoria | Fechar Acoplado Bomba Motor |
|---|---|
| Motor Postes | 4-pole |
| Motor Fase | 3 ph |
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Motor Cavalo-Vapor | 15,0 , 15 hp |
| Eixo Tipo | JM |
| Síncrono Rpm | 1800 rpm |
| Normas Atendido | CE,UL Reconhecido,CSA |
| Motor Abastecer Tensão | 230/460 V |
| Eixo Diâmetro | 1,38 em |
| Armação Tamanho | 254JMV |
| Eixo Rotação | Reversível |
| Invólucro Tipo | DP (Gotejamento Comprovante) |
| No Geral Comprimento (C-Dimension) | 25.05 em |
| Frequência Classificação | 60 Hz |
| Rolamento Tipo | Bola |
| Montagem Tipo | C-Face Flange |
| Unidade Fim Rolamento Tamanho | 6207 |
| Montagem/Caixa Montagem | F1/F2 Capaz |
| Oposto Unidade Fim Rolamento Tamanho | 6309 |
| Dever / Condição Tipo | Contínuo Jornada |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Térmica Proteção | Nenhum (a) |
| Nema Design Classe | B |
| Iniciando Método | Transversal O Linha @ item: inlist |
| Serviço Fator | 1,15 |
| Elétrica Tipo | Esquilo Gaiola Indução Correr |
| Armação Material | Laminado Aço |
| Kw | 11.2. kW |
| Isolamento Classe | B |
| Completo Carga Eficiência | 0,93 |
| Ip Classificação | 12 |
| Ambiente Temperatura Intervalo | 40 °C |
| Fabricante Upc Número | 722856051011 |
| Base Rpm | 1768 rpm |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=254TTDR16027 |
| Kva Código | G |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=80022801&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=254TTDR16027 |
| Motor Orientação | Eixo Para baixo |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=610-0014&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=254TTDR16027 |
