MARATONA ELÉTRICA R392A
MARATHON ELECTRIC
MARATONA ELÉTRICA R392A
R392A PART NUMBER

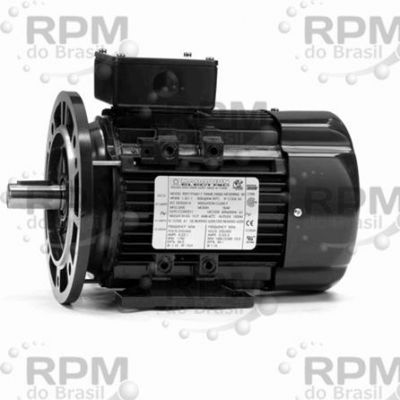

Motores de carcaça 080T34FH15513 IEC - 3 ph, 0,75 kW, 3600 rpm, 230/460 V, carcaça 8D0, gabinete TEFC (resfriado por ventilador totalmente fechado), 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA R392A
Construção de alumínio (estrutura 63-90) ou ferro fundido (estrutura 100-250)
Placa de identificação 60/50 hertz no mesmo HP (exceto conforme indicado)
Isolamento Max Guard® Classe F, elevação Classe B @ KW nominal
Invólucro à prova de intempéries IP55
Base giratória/removível (quadro 63-90)
Wye Start-Delta Run em 160 Frames e maiores
10:1 Torque Variável, Faixa de velocidade de Torque Constante conforme indicado
Caixa de terminais com gaxeta montada na parte superior/superdimensionada
Atende IEEE45, IEC60092 & USCG CFR46 Marine Duty (63-90 frame “Abaixo do Convés”)
Atende aos padrões elétricos IEC 34; Atende às dimensões e tolerâncias IEC 72
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Kw | 0,75 kW |
| Eixo Tipo | IEC |
| Síncrono Rpm | 3600 rpm |
| Eixo Diâmetro | 0,75 em |
| Motor Abastecer Tensão | 230/460 V |
| Eixo Rotação | Reversível |
| Armação Tamanho | 8D0 |
| No Geral Comprimento (C-Dimension) | 11.1. em |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Unidade Fim Rolamento Tamanho | 6204 |
| Dever / Condição Tipo | Contínuo Jornada |
| Oposto Unidade Fim Rolamento Tamanho | 6204 |
| Montagem/Caixa Montagem | F3 |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Serviço Fator | 1,15 |
| Base Rpm | 3420 rpm |
| Armação Material | Alumínio |
| Iniciando Método | Transversal O Linha @ item: inlist |
| Isolamento Classe | F |
| Ambiente Temperatura Intervalo | 40 °C |
| Ip Classificação | 55 |
| Elétrica Tipo | Esquilo Gaiola Indução Correr |
| Normas Atendido | CE,UL Reconhecido |
| Kva Código | H |
| Peso | 45 lbs |
| Térmica Proteção | Nenhum (a) |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=080T34FH15513 |
| Motor Postes | 2-pole |
| Fabricante Upc Número | 722856054364 |
| Completo Carga Eficiência | 0,77 |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=039073-392A&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=80T34FH15513 |
| Motor Orientação | Horizontal |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=00546501ME&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=80T34FH15513 |
