INDUSTRIAL MAGNETICS INC TPCA100CM
INDUSTRIAL MAGNETICS INC
INDUSTRIAL MAGNETICS INC TPCA100CM
TPCA100CM PART NUMBER

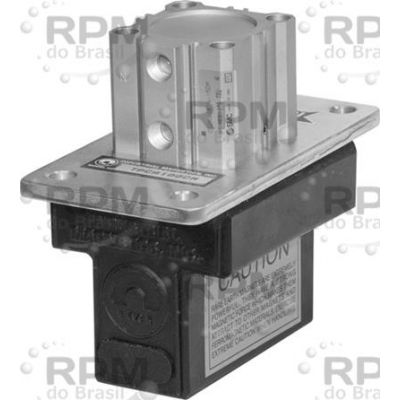

Ímã acionado por cilindro Transporter® - Força de tração de 5 a 23 lb, face coberta, flange de quatro parafusos
QNT COTARINDUSTRIAL MAGNETICS INC - INDUSTRIAL MAGNETICS INC TPCA100CM
Feito nos Estados Unidos
Robótica “Pick & Place”
Carregamento/descarregamento manual e automatizado da máquina
Aumenta a produção e minimiza os custos aéreos da oficina
Projetado para operação longa e livre de manutenção
Opera de forma eficaz em qualquer orientação
Não deixará cair peças se ocorrer perda de ar do sistema
Destacamento (requer seleção de ímã adequada)
Captura e liberação instantâneas
O ímã permanente não requer eletricidade
Pode ser adaptado em ferramentas existentes
Segura positivamente as peças - sem deixar cair
3:1 Fator de Projeto
Pistões magnéticos, para fins de curso, padrão na série TPCA300 - TPCA800
Válvulas de controle solenóide
Sapatilhas personalizadas
Válvulas de controle montadas em ímã
Ímãs projetados em sistemas de elevação ergonômicos
Projetos de circuitos personalizados estão disponíveis
Pistões magnéticos, para fins de curso, disponíveis nas séries TPCA100 e TPCA200
ESPECIFICAÇÕES
| Montagem Tipo | Quatro Parafuso Flangeado |
|---|---|
| Flange Altura | 0,25 em |
| Mínimo Puxar Forçar | 5 lb |
| Ímã Largura | 1,5 em |
| Máximo Puxar Forçar | 23 lb |
| Ímã Comprimento | 3,75 em |
| Material | Raros (s) terra, f |
| No Geral Comprimento | 5.5. em |
| No Geral Largura | 3 em |
| Flange Comprimento | 5.5. em |
| Flange Largura | 3 em |
| Peso | 3 lbs |
| No Geral Altura | 5 em |
